剪式千斤顶的结构简图及工作原理

  剪式千斤顶是家用车检修车辆、更换车辆时的标配工具,平时都被放置在家用车的备胎槽里,当轮胎发生故障时才会用它来暂时顶升起汽车,所以它是一种常用但是不常被我们见到的工具。

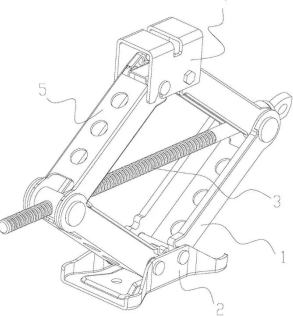

  上图是千斤顶的结构简图,它其实就是一个立着放的平行四边形。对角用一根螺杆连接,旋转螺杆,螺纹孔会沿螺杆横向移动来改变对角的距离,距离缩小使平行四边形对角横向距离缩小,但纵向高度升高达到举升的目的;反向旋转对角距离变大平行四边形横向伸长但纵向高度降低可以将重物放下。螺纹角度经过设计具有自锁功能,螺杆不转时千斤顶高度会锁定。

  因为千斤顶体型小,没有必要配备那么长的螺杆,所以采用的是蜗轮蜗杆结构实现自锁。平行四边形的联动采用24齿齿轮一比一传动。传动方式是:蜗杆带动齿轮→杆件→齿轮→杆件→齿轮,首尾相接形成一个传动闭环。

  剪式千斤顶体积小重量轻,简单可靠并且价格便宜,一般家用车都是标配这种千斤顶。
